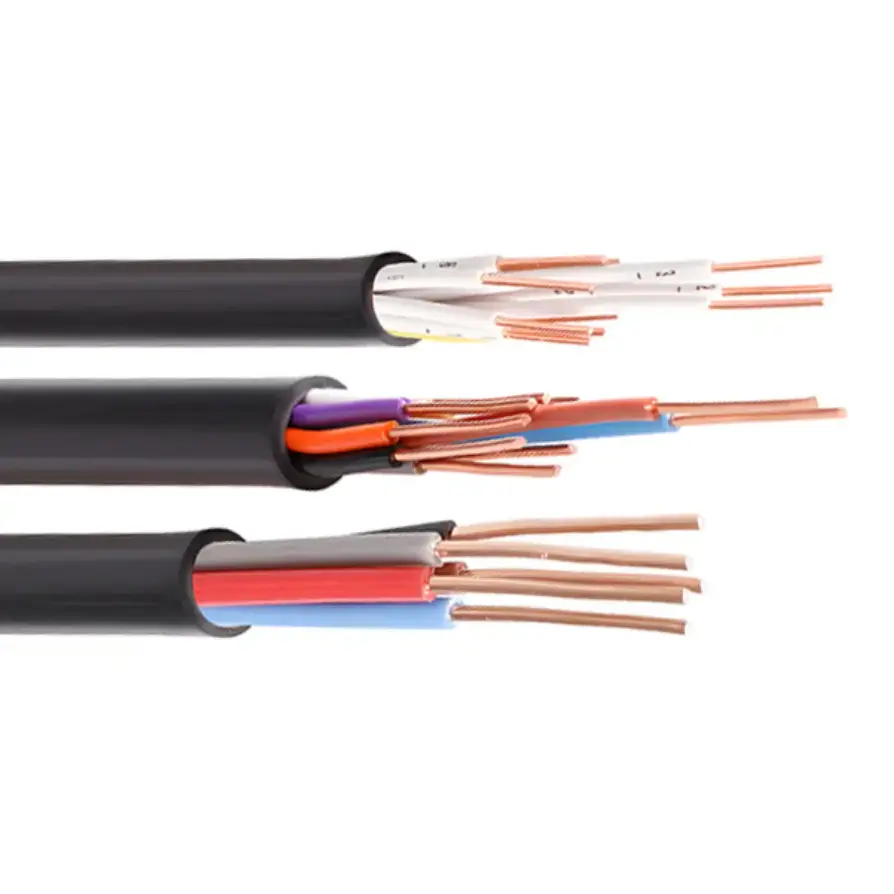

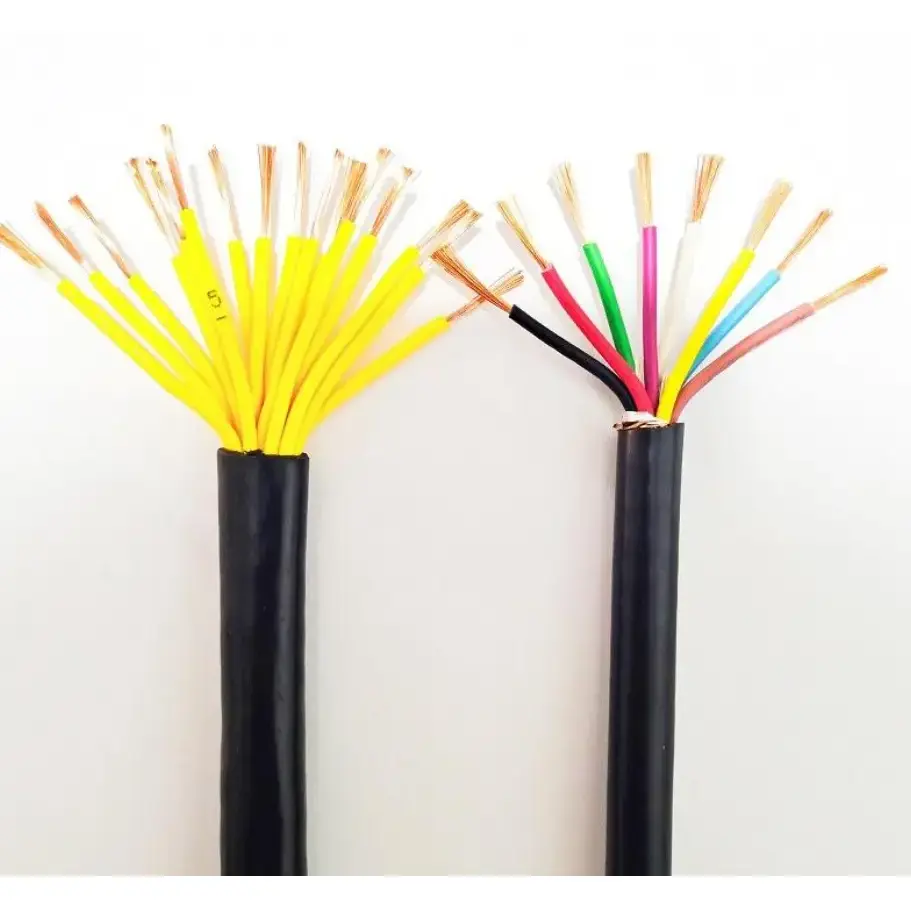

ကြေးနီ PVC ထိန်းချုပ်ကြိုး

အခြေခံထုတ်ကုန်မော်ဒယ်- KVV

ကြေးနီ PVC ထိန်းချုပ်ကြိုးသည် သန့်စင်သော အောက်ဆီဂျင်မပါသော ကြေးနီစပယ်ယာကို PVC လျှပ်ကာနှင့် ဗို့အားနည်းသော ထိန်းချုပ်မှု၊ စောင့်ကြည့်မှုနှင့် အရန်ဆားကစ်များအတွက် အကာအကွယ်အစွပ်တစ်ခု ပေါင်းစပ်ထားသည်။ KVV တည်ဆောက်မှုသည် တစ်ခုတည်းသောကေဘယ်လ်မှတဆင့် ထိန်းချုပ်အချက်ပြမှုများ သို့မဟုတ် လျှပ်စစ်လုပ်ဆောင်ချက်များစွာကို ကြိုးဖြင့်သွယ်ရန် လိုအပ်သည့် ကြိုးမဲ့ဝိုင်ယာကြိုးများအတွက် ရည်ရွယ်ပါသည်။ စပယ်ယာအရွယ်အစား၊ ပင်မပမာဏ၊ အကာအရံနှင့် သံချပ်ကာများကို စက်ကိရိယာဖွဲ့စည်းပုံနှင့် တပ်ဆင်မှုပတ်ဝန်းကျင်အရ ရွေးချယ်နိုင်သည်။

စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ လျှပ်စစ်ပစ္စည်းကိရိယာများနှင့် အဆောက်အဦထိန်းချုပ်မှုစနစ်များအတွက်၊ ဤကေဘယ်သည် ထိန်းချုပ်ပုံးများ၊ ကွင်းပြင်ကိရိယာများ၊ မော်တာများ၊ အာရုံခံကိရိယာများနှင့် အခြားအရန်ဆားကစ်များကို ချိတ်ဆက်ရန်အတွက် လက်တွေ့ကျသော multi-core ဝါယာကြိုးရွေးချယ်မှုကို ပေးပါသည်။ အသုံးပြုနိုင်သော သတ်မှတ်ချက်အား core အရေအတွက်တစ်ခုတည်းမှမဟုတ်ဘဲ circuit လျှပ်စီးကြောင်းဖြတ်ပိုင်းဖြတ်ပိုင်း၊ core အရေအတွက်၊ laying method နှင့် ပတ်ဝန်းကျင်အခြေအနေတို့မှ အတည်ပြုရပါမည်။

ထုတ်ကုန် Specification Dimensions နှင့် Technical Parameter ဇယား

ဆောက်လုပ်ရေးနှင့် လျှပ်စစ်ဆိုင်ရာ လက္ခဏာများ

Control နှင့် Auxiliary Circuits အတွက် ကြေးနီလျှပ်ကူးတာ

စပယ်ယာအား 0.5 မှ 10 မီလီမီတာ စတုရန်းအထိ ရွေးချယ်မှုများပါရှိသော သန့်ရှင်းသော အောက်ဆီဂျင်မပါသော ကြေးနီအဖြစ် သတ်မှတ်ထားသည်။ ထိန်းချုပ်မှုအပလီကေးရှင်းများအတွက်၊ conductor အရွယ်အစားသည် ချိတ်ဆက်ထားသောဝန်၊ ထိန်းချုပ်ဗို့အား၊ ခွင့်ပြုနိုင်သောဗို့အားကျဆင်းမှုနှင့် တပ်ဆင်မှုအကွာအဝေးတို့နှင့် ကိုက်ညီသင့်သည်။ ရရှိနိုင်သော core range 2 မှ 61 cores သည် များစွာသော ထိန်းချုပ်မှု သို့မဟုတ် စောင့်ကြည့်ပတ်လမ်းများကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် ကေဘယ်တစ်ခုကိုလည်း ခွင့်ပြုပါသည်။

PVC လျှပ်ကာနှင့်အလွှာ

PVC သည် စံ KVV ဆောက်လုပ်ရေးအတွက် အဓိကလျှပ်စစ်ဓာတ်ကာနှင့် ပြင်ပအကာအကွယ်ကို ပေးသည်။ စာရင်းသွင်းထားသော အမြင့်ဆုံးရေရှည်လည်ပတ်မှုအပူချိန်မှာ 70 ℃ဖြစ်ပြီး၊ ဇယားသည် အနည်းဆုံး 0 ℃ တင်ထားသော ပတ်ဝန်းကျင်အပူချိန်ကို သတ်မှတ်ပေးပါသည်။ ဤကန့်သတ်ချက်များအပြင် တပ်ဆင်ခြင်းအခြေအနေများသည် တပ်ဆင်မှုနည်းလမ်းကို ရိုးရှင်းစွာပြောင်းလဲခြင်းထက် သက်ဆိုင်သည့်ကေဘယ်ကြိုးတည်ဆောက်မှုနှင့် ပစ္စည်းအဆင့်ကို အတည်ပြုရန်လိုအပ်ပါသည်။

အကာအရံနှင့် သံချပ်ကာ ရွေးချယ်စရာများ

ပြောင်းလဲနိုင်သော ကြိမ်နှုန်းကိရိယာများ၊ မော်တာများ သို့မဟုတ် အခြားလျှပ်စစ်အရင်းအမြစ်များအနီးတွင် တပ်ဆင်ထားသော ထိန်းချုပ်ပတ်လမ်းများသည် အပိုဆောင်းအကာအရံများ လိုအပ်နိုင်သည်။ KVVP နှင့် KVVRP ဖွဲ့စည်းပုံများသည် သတ်မှတ်ထားသော လွှမ်းခြုံမှုနှုန်းဖြင့် ကျစ်ထားသော အကာအရံများကို အသုံးပြုနိုင်ပြီး KVVP2 သည် ကြေးနီတိပ်ပတ်ခြင်းကို အသုံးပြုသည်။ စက်ပိုင်းဆိုင်ရာ အကာအကွယ်ကို ဦးစားပေးသည့် နေရာတွင် KVV22 တည်ဆောက်မှုတွင် သံမဏိတိပ်ချပ်ကာ နှစ်ထပ်ကို ထည့်သွင်းထားသည်။ ဤဖွဲ့စည်းပုံများကို ဝင်ရောက်စွက်ဖက်မှု၏ အရင်းအမြစ်၊ စက်ပိုင်းဆိုင်ရာ ထိတွေ့မှုနှင့် ချထားမှုလမ်းကြောင်းအလိုက် ရွေးချယ်သင့်သည်။

Cable ရွေးချယ်မှုအပေါ် သက်ရောက်မှုရှိသော တပ်ဆင်မှုအခြေအနေများ

တပ်ဆင်ခြင်းနည်းလမ်းသည် ပရောဂျက်တစ်ခုအတွက် လိုအပ်သော ကေဘယ်ကြိုးနှင့် တိုက်ရိုက်ဆက်စပ်မှုရှိသည်။ သတ်မှတ်ချက်ဇယားတွင်ဖော်ပြထားသော သံချပ်ကာမဟုတ်သောကြိုးများသည် ကေဘယ်အပြင်ဘက်အချင်း၏ အနိမ့်ဆုံးကွေးညွှတ်မှု ၆ ဆရှိပြီး သံချပ်ကာ သို့မဟုတ် ကြေးနီတိပ်အကာအကာဖြင့် တည်ဆောက်မှုများသည် အပြင်ဘက်အချင်းထက် အနည်းဆုံး ၁၂ ဆ လိုအပ်ပါသည်။ သတ်မှတ်ထားသော ကွေးညွှတ်သည့် အချင်းဝက်ကို ထိန်းသိမ်းခြင်းသည် တပ်ဆင်နေစဉ်အတွင်း insulation နှင့် cable တည်ဆောက်မှုအပေါ် အလွန်အကျွံ စက်ပိုင်းဆိုင်ရာ ဖိစီးမှုမှ ကာကွယ်ပေးပါသည်။

တိုက်ရိုက်မြှုပ်နှံရန်အတွက်၊ စာရင်းသွင်းထားသော အနိမ့်ဆုံးအနက်သည် 0.7 မီတာဖြစ်ပြီး ပြင်ပစက်ပိုင်းဆိုင်ရာ ပျက်စီးမှုမှ ထပ်လောင်းကာကွယ်မှု ပါဝင်သည်။ ကေဘယ်ကြိုးများစွာကို အပြိုင်တပ်ဆင်သောအခါ၊ လုံလောက်သောအပူပေးသည့်နေရာကို ထိန်းသိမ်းထားသင့်သည်။ မတူညီသော တပ်ဆင်ဧရိယာများတွင် တူညီသော ထိန်းချုပ်ကေဘယ်သတ်မှတ်ချက်ကို အသုံးပြုသည့်အခါ ဤအသေးစိတ်အချက်အလက်များသည် အထူးသက်ဆိုင်ပါသည်။

လျှောက်လွှာအခြေအနေများ

စက်မှုအလိုအလျောက်လုပ်ဆောင်ခြင်း- ကြေးနီ PVC ထိန်းချုပ်ကြိုးကို PLC ထိန်းချုပ်ပုံးများ၊ ထုတ်လုပ်မှုလိုင်းစက်ပစ္စည်းများ၊ စက်ထိန်းချုပ်ဆားကစ်များနှင့် ဗို့အားနိမ့်ထိန်းချုပ်မှုလုပ်ဆောင်ချက်များစွာကို ချိတ်ဆက်ရန်လိုအပ်သည့်နေရာတွင် ကြေးနီ PVC ထိန်းချုပ်ကြိုးကို အသုံးပြုနိုင်သည်။

စက်ပိုင်းဆိုင်ရာနှင့် လျှပ်စစ်ပစ္စည်း- ပန့်များ၊ ပန်ကာများ၊ ကွန်ပရက်ဆာများ၊ စက်ကိရိယာများ၊ ရေခဲသေတ္တာကိရိယာများနှင့် အခြားလျှပ်စစ်စက်ပစ္စည်းများနှင့် ဆက်စပ်နေသော ထိန်းချုပ်မှုနှင့် တုံ့ပြန်ချက် ဆားကစ်များကို အသုံးပြုသည်။

အဆောက်အဦနှင့် မြူနီစီပယ်စနစ်များ- အဆောက်အဦ အလိုအလျောက်စနစ်၊ ဓာတ်လှေကားထိန်းချုပ်မှု၊ မီးထိန်းကိရိယာ၊ လမ်းမီးထိန်းချုပ်မှုနှင့် ရေပေးဝေမှု သို့မဟုတ် ရေနုတ်မြောင်းစနစ်များတွင် ကေဘယ်သတ်မှတ်ချက်သည် သက်ဆိုင်ရာ circuit လိုအပ်ချက်များနှင့် ကိုက်ညီသည့်နေရာတွင် အသုံးပြုသည်။

စွမ်းအင်သုံးပစ္စည်းအသစ်- လျှပ်စီးကြောင်း၊ အပူချိန်နှင့် တပ်ဆင်မှုအခြေအနေများသည် သက်ဆိုင်ရာသတ်မှတ်ချက်အတွင်း ကျရောက်သည့်အခါတွင် ဓာတ်အားလျှပ်စစ်ပစ္စည်းများ၊ စွမ်းအင်သိုလှောင်မှုစနစ်များနှင့် အားသွင်းအခြေခံအဆောက်အအုံများအနီးရှိ အရန်ထိန်းချုပ်မှုနှင့် စောင့်ကြည့်ပတ်လမ်းများအတွက် အသုံးပြုနိုင်သည်။

သယ်ယူပို့ဆောင်ရေးနှင့် သိုလှောင်ရုံ- သယ်ယူပို့ဆောင်ရေးစနစ်များ၊ ဂိုဒေါင်သုံးပစ္စည်းများနှင့် အခြားလျှပ်စစ်ဖြင့်လည်ပတ်သော ထောက်ပံ့ပို့ဆောင်ရေးစနစ်များအတွက် ထိန်းချုပ်ပတ်လမ်းများတွင် အသုံးချသည်။ စွက်ဖက်မှု သို့မဟုတ် စက်ပိုင်းဆိုင်ရာ ထိတွေ့မှုတွင် ထပ်လောင်းအကာအကွယ် လိုအပ်သည့် အကာအရံများ သို့မဟုတ် သံချပ်ကာ တည်ဆောက်မှုများကို ထည့်သွင်းစဉ်းစားနိုင်သည်။

အရည်အသွေးနှင့် Specification ကို အတည်ပြုခြင်း။

နည်းပညာဆိုင်ရာဝယ်ယူမှု သို့မဟုတ် ပရောဂျက်သတ်မှတ်ချက်တစ်ခုအတွက်၊ ကြေးနီ PVC ထိန်းချုပ်ကြိုးကို ယေဘုယျထုတ်ကုန်ဖော်ပြချက်များကိုသာ အားကိုးခြင်းထက် တိုင်းတာနိုင်သော ကန့်သတ်ဘောင်များကို စစ်ဆေးသင့်သည်။ သက်ဆိုင်ရာပစ္စည်းများတွင် conductor material၊ cross-sectional area, core quantity, insulation resistance, voltage resistance, bending radius နှင့် ရွေးချယ်ထားသော အကာအရံ သို့မဟုတ် သံချပ်ကာဖွဲ့စည်းပုံတို့ ပါဝင်သည်။

ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်သည် GB/T 9330-2020 ကို ရည်ညွှန်းစံအဖြစ် သတ်မှတ်ပြီး အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ ခံနိုင်ရည်၊ လျှပ်ကာနှင့် တပ်ဆင်မှု လိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။ ပို့ကုန်ပရောဂျက်များအတွက် လိုအပ်သော IEC စံနှုန်း၊ စမ်းသပ်စာရွက်စာတမ်းများနှင့် ဦးတည်ရာ-စျေးကွက်လိုအပ်ချက်များကို ထုတ်လုပ်ခြင်းမပြုမီ သီးခြားအတည်ပြုသင့်သည်။ အကာအရံများ၊ သံချပ်ကာ သို့မဟုတ် မီးခံနိုင်သော ဆောက်လုပ်မှု လိုအပ်ပါက၊ မော်ဒယ်အတိအကျကို ဝယ်ယူမှုသတ်မှတ်ချက်တွင် ထည့်သွင်းဖော်ပြသင့်သည်။

သင့်လျော်သော Specification ကို ဘယ်လိုရွေးချယ်မလဲ။

ဆားကစ်၏ လျှပ်စစ်လုပ်ဆောင်ချက်ဖြင့် စတင်ပြီး ကေဘယ်သည် ထိန်းချုပ်မှု၊ စောင့်ကြည့်မှု၊ တုံ့ပြန်ချက် သို့မဟုတ် အရန်အချက်ပြမှုများကို သယ်ဆောင်ခြင်းရှိမရှိ ဆုံးဖြတ်ပါ။ ထို့နောက် လိုအပ်သော conductor ဖြတ်ပိုင်းနှင့် core ပမာဏကို အတည်ပြုပါ။ လျှပ်စစ်ဝင်ရောက်စွက်ဖက်မှုရှိသော ပရောဂျက်များအတွက်၊ အကာအရံတည်ဆောက်မှုကို ထည့်သွင်းစဉ်းစားပါ။ စက်ပိုင်းဆိုင်ရာ အကာအကွယ်သည် အရေးကြီးသော ထိတွေ့နိုင်သော လမ်းကြောင်းများအတွက်၊ သံချပ်ကာဗားရှင်းသည် ပိုသင့်လျော်ပေမည်။

ပိုကြီးသော ထိန်းချုပ်မှုစနစ်များအတွက်၊ အပိုဆောင်း core များကို သိမ်းဆည်းခြင်းသည် အနာဂတ် circuit အပြောင်းအလဲများအတွက် စွမ်းရည်ကို ပေးစွမ်းနိုင်သည်။ ဇယားတွင် 10% မှ 20% spare-core အကြံပြုချက်အား စာရင်းပြုစုထားပြီး၊ အပိုင်းဖြတ်ပိုင်းရွေးချယ်မှုကို အမှန်တကယ်ဝန်၊ ဆားကစ်အရှည်၊ ဗို့အားကျဆင်းမှုနှင့် တပ်ဆင်မှုအခြေအနေများနှင့် ပတ်သက်၍ စစ်ဆေးသင့်သည်။ ပရောဂျက်တွင် ထိန်းချုပ်ရန်အချက်များ ပိုများသောကြောင့် ပရောဂျက်တွင် ပိုကြီးသော conductor တစ်ခုတည်းကိုသာ ရွေးချယ်သင့်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. ဤကြိုးအတွက် မည်သည့်စံနှုန်းကို အသုံးပြုသနည်း။

ပလပ်စတစ် ကာရံထားသော ထိန်းချုပ်ကြိုးများအတွက် GB/T 9330-2020 ရည်ညွှန်းချက်များအတွက် ပေးထားသော သတ်မှတ်ချက်။ ပို့ကုန်အော်ဒါများအတွက်၊ IEC လိုအပ်ချက်များနှင့် ဦးတည်ရာ-စျေးကွက်စံနှုန်းများကို အမှန်တကယ်အသုံးချမှုနှင့် ကေဘယ်ကြိုးတည်ဆောက်မှုအရ အတည်ပြုသင့်သည်။

2. မည်သည့် core ပမာဏနှင့် conductor အရွယ်အစားများ ရနိုင်သနည်း။

စာရင်းသွင်းထားသောအကွာအဝေးတွင် 2 မှ 61 cores နှင့် conductor cross-sections သည် 0.5 မှ 10 mm² အထိပါဝင်သည်။ တူညီသော core ပမာဏများတွင် 4၊ 7၊ 10၊ 14၊ 19၊ 24 နှင့် 37 cores များပါဝင်ပြီး 0.75၊ 1.0၊ 1.5 နှင့် 2.5 mm² ကို ဘုံဖြတ်ပိုင်းများအဖြစ် စာရင်းသွင်းထားသည်။

3. လျှပ်စစ်နှောက်ယှက်မှုရှိသော application များအတွက် အကာအရံဗားရှင်းကို ရနိုင်ပါသလား။

ဟုတ်ကဲ့။ KVVP နှင့် KVVRP တည်ဆောက်မှုများကို စာရင်းပြုစုထားသော လွှမ်းခြုံမှုနှုန်း အနည်းဆုံး 80% တွင် ကျစ်ထားသော အကာအရံများဖြင့် သတ်မှတ်နိုင်ပါသည်။ KVVP2 သည် ကြေးနီတိပ်ဖြင့် ထုပ်ပိုးခြင်းကို အသုံးပြုသည်။ သင့်လျော်သော အကာအရံဖွဲ့စည်းပုံသည် အနှောင့်အယှက်အရင်းအမြစ်နှင့် တပ်ဆင်မှုပတ်ဝန်းကျင်အပေါ် မူတည်သည်။

4. လည်ပတ်မှုနှင့် တင်ထားသော အပူချိန် လိုအပ်ချက်များမှာ အဘယ်နည်း။

ပံ့ပိုးပေးထားသော နည်းပညာဆိုင်ရာ အချက်အလက်တွင် အမြင့်ဆုံးရေရှည်လုပ်ဆောင်နိုင်သော အပူချိန် 70 ℃ နှင့် သမားရိုးကျ ပတ်၀န်းကျင်အပူချိန် အနည်းဆုံး 0 ℃ ကို စာရင်းပြုစုထားသည်။ 0 ℃ အောက်တွင် တပ်ဆင်ရန် လိုအပ်ပါက၊ cable preheating ကို ဇယားတွင် သတ်မှတ်ထားပါသည်။ အေးသောပတ်ဝန်းကျင်အတွက် အထူးအပူချိန်နိမ့်တည်ဆောက်မှုများကို သီးခြားအတည်ပြုသင့်သည်။

5. တိုက်ရိုက်မြှုပ်နှံရန်အတွက် ကေဘယ်လ်ကို အသုံးပြုနိုင်မည်လား။

ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်သည် အနည်းဆုံး တိုက်ရိုက်မြှုပ်နှံထားသော အတိမ်အနက် 0.7 မီတာကို စာရင်းပြုစုပြီး ပြင်ပစက်ပိုင်းဆိုင်ရာ ထိခိုက်မှုမှ ကာကွယ်ရန် တောင်းဆိုထားသည်။ တိုက်ရိုက်မမြှုပ်မီ မြေဆီလွှာအခြေအနေ၊ စက်ပိုင်းဆိုင်ရာ ထိတွေ့မှု၊ အစိုဓာတ်နှင့် ပရောဂျက်တပ်ဆင်မှုဆိုင်ရာ လိုအပ်ချက်များကို အမှန်တကယ် ကေဘယ်ကြိုးတည်ဆောက်မှုကို စစ်ဆေးသင့်သည်။

6. quotation တစ်ခုတောင်းဆိုသောအခါတွင်မည်သည့်အချက်အလက်များကိုပေးသင့်သနည်း။

တိကျသောသတ်မှတ်ချက်စစ်ဆေးမှုအတွက် လိုအပ်သော core ပမာဏ၊ conductor cross-section၊ rated voltage၊ cable length၊ laying method နှင့် installation environment ကိုပေးပါ။ အကာအရံများ၊ ကြေးနီတိပ်ပတ်ရစ်၊ သံမဏိတိပ်ချပ်ဝတ်တန်ဆာ သို့မဟုတ် မီးခံတည်ဆောက်မှု လိုအပ်ပါက၊ ကေဘယ်ပုံစံနှင့် နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများကို မှန်ကန်စွာကိုက်ညီနိုင်စေရန် သက်ဆိုင်ရာလိုအပ်ချက်ကို ထည့်သွင်းပါ။
