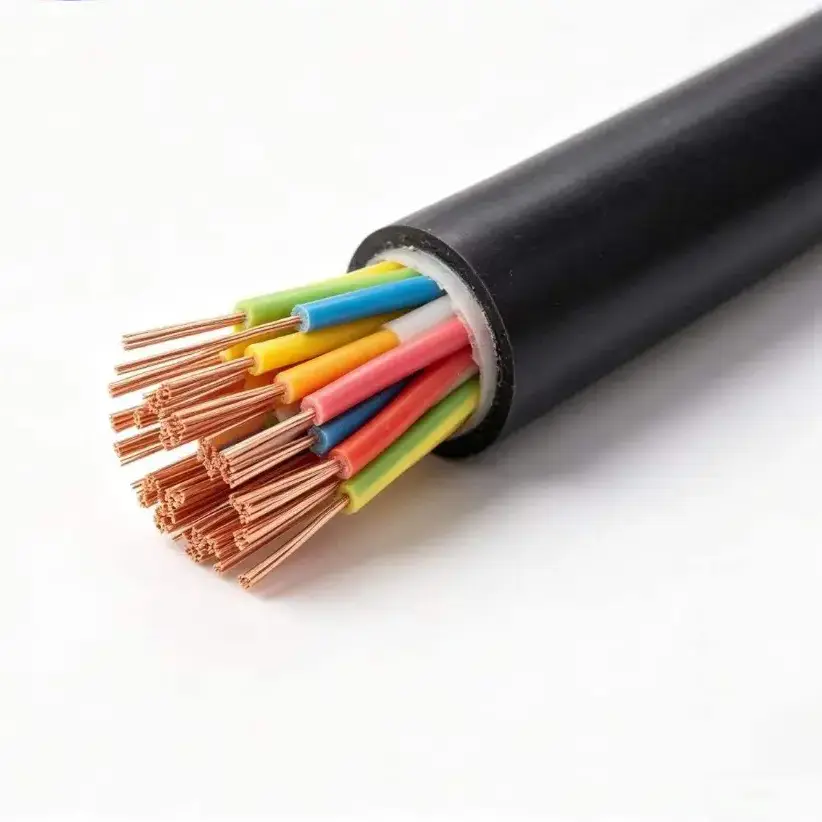

XLPE ကြေးနီထိန်းချုပ်ကြိုး

ထုတ်ကုန်မော်ဒယ်များ- KYJV၊ KYJVP၊ KYJV22၊ KYJY စသဖြင့်

XLPE Copper Control Cable ကို ဗို့အားနည်းသော ထိန်းချုပ်မှု၊ ကိရိယာတန်ဆာပလာများနှင့် အချက်ပြဆားကစ်များ အတွက် လျှပ်ကာစနစ်သည် မြင့်မားသော လည်ပတ်မှု အပူချိန်ကို လိုက်လျောညီထွေဖြစ်စေရန် လိုအပ်သော လျှပ်ကာများကို အသုံးပြုသည်။ စံတည်ဆောက်မှုတွင် သန့်စင်မှုမြင့်မားသော အောက်ဆီဂျင်မပါသော ကြေးနီလျှပ်ကာများကို XLPE လျှပ်ကာနှင့် PVC အပြင်ဘက်အစွပ်များဖြင့် ပေါင်းစပ်ထားပြီး၊ တပ်ဆင်မှုအခြေအနေများအတွက် မတူညီသော တပ်ဆင်မှုအခြေအနေများအတွက် ရရှိနိုင်သော သံချပ်ကာ၊ အကာအရံမရှိသော၊

ပံ့ပိုးပေးထားသော နည်းပညာဆိုင်ရာဒေတာသည် အဆင့်သတ်မှတ်ဗို့အား 450/750V၊ အများဆုံးရေရှည်လည်ပတ်မှုအပူချိန် 90°C နှင့် စံစပယ်ယာဖြတ်ပိုင်းအပိုင်းများကို 0.75 မှ 6 mm² မှ သတ်မှတ်သည်။ circuit နှင့် laying method ပေါ်မူတည်၍ ကေဘယ်အား အစိုင်အခဲ သို့မဟုတ် လိုက်လျောညီထွေရှိသော conductors၊ များစွာသော core configurations၊ shielding၊ armoring သို့မဟုတ် WDZ low-smoke zero-halogen တည်ဆောက်မှုတို့ဖြင့် ပံ့ပိုးပေးနိုင်ပါသည်။

ထုတ်ကုန်သတ်မှတ်ချက်၊ အတိုင်းအတာနှင့် နည်းပညာဆိုင်ရာ ကန့်သတ်ချက်ဇယား

ဆောက်လုပ်ရေးနှင့် လျှပ်စစ်ဆိုင်ရာ လက္ခဏာများ

1. XLPE လျှပ်ကာပစ္စည်း

Cross-linked polyethylene သည် ပင်မလျှပ်ကာအလွှာကို ဖွဲ့စည်းသည်။ ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်သည် အမြင့်ဆုံးရေရှည်လည်ပတ်မှုအပူချိန် 90 °C နှင့် ရေတို overload tolerance 130 °C ပေးသည်။ ထိန်းချုပ်မှုတပ်ဆင်မှုတစ်ခုသည် ယေဘူယျရည်ရွယ်ချက် PVC လျှပ်ကာကြိုးကြိုးများထက် ပုံမှန်အခြေအနေများထက် အလုပ်လုပ်နိုင်သည့်အခါ XLPE လျှပ်ကာကို ထည့်သွင်းစဉ်းစားရမည့် အဓိကအကြောင်းရင်းများထဲမှ တစ်ခုဖြစ်သည်။

2. ကြေးနီစပယ်ယာ ရွေးချယ်မှုများ

စပယ်ယာအား 99.99% သန့်စင်သော အောက်ဆီဂျင်မပါသော ကြေးနီအဖြစ် သတ်မှတ်ထားသည်။ KYJV သည် Class 1 အစိုင်အခဲစပယ်ယာကို အသုံးပြုထားပြီး KYJVR ကို Class 5 ပြောင်းလွယ်ပြင်လွယ်ရှိသော စပယ်ယာဖြင့် စာရင်းပြုစုထားသည်။ ထို့ကြောင့် စပယ်ယာတည်ဆောက်မှုအား ထပ်လောင်းပျော့ပြောင်းမှုလိုအပ်သည့် ကြိုးမဲ့ဝိုင်ယာကြိုးများ သို့မဟုတ် တပ်ဆင်မှုများနှင့် ကိုက်ညီနိုင်သည်။

3. PVC Sheath နှင့် Functional မျိုးကွဲများ

အဆင့်မြှင့်ရွေးချယ်မှုအဖြစ် WDZ မီးခိုးနည်းသုည-ဟလိုဂျင်ဗားရှင်းဖြင့် စံအပြင်ဘက်အဖုံးသည် PVC ဖြစ်သည်။ အကာအရံရှိသော KYJVP သည် ကြေးနီကျစ်ထားသော အကာအရံများကို ပေါင်းထည့်ထားပြီး၊ KYJV22 သည် စက်ပိုင်းဆိုင်ရာ အကာအကွယ်များ လိုအပ်သည့် လျှောက်လွှာများအတွက် သံမဏိတိပ်ချပ်ဝတ်တန်ဆာကို အသုံးပြုထားသည်။ ဤမျိုးကွဲများသည် ပရောဂျက်တစ်ခုစီအတွက် ဖွဲ့စည်းမှုပုံစံတစ်ခုတည်းကို အသုံးပြုခြင်းထက် ကေဘယ်တည်ဆောက်မှုကို ပတ်ဝန်းကျင်တပ်ဆင်မှုနှင့် ကိုက်ညီစေရန် ခွင့်ပြုသည်။

မှန်ကန်သော Configuration ကိုရွေးချယ်ခြင်း။

Core ပမာဏသည် ကေဘယ်လ်မှ ဆောင်ရွက်ပေးသော ထိန်းချုပ်မှု၊ ကိရိယာ သို့မဟုတ် အကာအကွယ်ဆားကစ် အရေအတွက်နှင့် ကိုက်ညီသင့်သည်။ စံအကွာအဝေးသည် 2 မှ 61 core များကို ဖုံးလွှမ်းထားပြီး conductor ဖြတ်ပိုင်းအပိုင်းများသည် 0.75 မှ 6 mm² အထိရှိသည်။ လိုအပ်သော conductor အရွယ်အစားအား cores အရေအတွက်ဖြင့်သာ ရွေးချယ်မည့်အစား၊ ခွင့်ပြုနိုင်သော ဗို့အားကျဆင်းမှုနှင့် တပ်ဆင်မှုအခြေအနေတို့မှ ဆုံးဖြတ်သင့်သည်။

တပ်ဆင်မှုအခြေအနေများသည် အပိုအကာအကွယ်လိုအပ်ခြင်းရှိမရှိကို ဆုံးဖြတ်ပေးသည်။ Unarmored KYJV သို့မဟုတ် KYJVR သည် ကေဘယ်လ်ဗန်းများ၊ အိမ်တွင်းပြွန်များနှင့် ပုံသေကြိုး-ကတုတ်ကျင်းဝိုင်ယာများအတွက် ရည်ရွယ်ပါသည်။ KYJVP သည် လျှပ်စစ်သံလိုက်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုအား စိုးရိမ်စရာအဖြစ် ယူဆနိုင်သော်လည်း KYJV22 သည် သံမဏိတိပ်ချပ်ဝတ်တန်ဆာနှင့် စက်ပိုင်းဆိုင်ရာ အကာအကွယ်များ လိုအပ်သည့် သတ်မှတ်ထားသော တပ်ဆင်မှုအတွက် ရည်ရွယ်ပါသည်။ လမ်းကြောင်းပြနေစဉ်အတွင်း ပံ့ပိုးပေးထားသည့် အနိမ့်ဆုံးကွေးညွှတ်အချင်းဝက်တန်ဖိုးများကိုလည်း ထည့်သွင်းစဉ်းစားသင့်သည်။

ရိုးရိုးအပလီကေးရှင်းများ

1. စွမ်းအင်နှင့် လျှပ်စစ်ပစ္စည်း

PV ကိရိယာများ၊ စွမ်းအင်သိုလှောင်မှုစနစ်များ၊ အင်ဗာတာများ၊ လျှပ်စစ်ပုံးများနှင့် ဆက်စပ်ပစ္စည်းများနှင့် ဆက်စပ်နေသော ဗို့အားနည်းသော ထိန်းချုပ်မှုနှင့် အချက်ပြဝါယာကြိုးများအတွက် ကေဘယ်ကို အသုံးပြုနိုင်သည်။ XLPE လျှပ်ကာသည် သတ်မှတ်ထားသော 90 °C ကာလရှည်လည်ပတ်မှုအပူချိန်အကွာအဝေးကို ပတ်ဝန်းကျင် သို့မဟုတ် စက်ပစ္စည်းများအပူချိန်တွင် ဤလျှပ်ကာစွမ်းဆောင်ရည်လိုအပ်သည့် တပ်ဆင်မှုအတွက် သတ်မှတ်ထားသော 90 °C ရေရှည်လည်ပတ်မှုအပူချိန်ကို ပံ့ပိုးပေးပါသည်။

2. စက်မှုအလိုအလျောက်စနစ်

စက်ကိရိယာများ၊ ပန့်များ၊ ပန်ကာများ၊ PLC စနစ်များနှင့် လုပ်ငန်းစဉ်ဆိုင်ရာ စက်ပစ္စည်းများအတွက် ထိန်းချုပ်ပုံးများတွင် မတူညီသော conductor နှင့် တပ်ဆင်မှုပုံစံများဖြင့် multi-core control wiring လိုအပ်နိုင်သည်။ Flexible conductor ဗားရှင်းများသည် စက်ပစ္စည်းကိရိယာများ နှင့် ဗီဒိုများအနီးတစ်ဝိုက်တွင် လမ်းကြောင်းပြောင်းခြင်းကို ရိုးရှင်းစေပြီး လျှပ်စစ်သံလိုက်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို ကိုင်တွယ်ဖြေရှင်းရန်လိုအပ်သည့် ဆားကစ်များအတွက် အကာအရံဗားရှင်းများကို ရရှိနိုင်ပါသည်။

3. မြူနီစီပယ်နှင့် အဆောက်အဦ အခြေခံအဆောက်အဦ

ကေဘယ်ကြိုးအကွာအဝေးကို မြေအောက်အသုံးအဆောင်ဥမင်လိုဏ်ခေါင်းများ၊ ကေဘယ်ကတုတ်ကျင်းများ၊ အဆောက်အဦလျှပ်စစ်စနစ်များနှင့် အခြားပုံသေဗို့အားနည်းသော ထိန်းချုပ်တပ်ဆင်မှုများတွင် အသုံးပြုနိုင်သည်။ ကေဘယ်ကြိုးများသည် အပိုစက်ပိုင်းဆိုင်ရာတင်ဆောင်ခြင်း သို့မဟုတ် တိုက်ရိုက်မြှုပ်နှံတည်ဆောက်မှု လိုအပ်သည့်အခါ၊ သံချပ်ကာ KYJV22 ဖွဲ့စည်းမှုပုံစံသည် မတူညီသော တပ်ဆင်မှုရွေးချယ်မှုကို ပေးဆောင်သည်။

4. Power-System Control နှင့် Protection

ဓာတ်အားခွဲရုံများ၊ ဓာတ်အားပေးစက်ရုံများ၊ ဖြန့်ဖြူးရေးအခန်းများနှင့် လျှပ်စစ်ပစ္စည်းများရှိ ဗို့အားနိမ့်ဆင့်ပွားဆားကစ်များသည် အချက်ပြရယူမှု၊ အပြန်အလှန်ချိတ်ဆက်မှုနှင့် စက်ပစ္စည်းထိန်းချုပ်မှုအတွက် multi-core ထိန်းချုပ်ကြိုးများကို အသုံးပြုနိုင်သည်။ နောက်ဆုံးမော်ဒယ်အား circuit function၊ conductor size၊ shielding requirement နှင့် installation method တို့နှင့် ကိုက်ညီသင့်ပါသည်။

5. Export Equipment and Engineering Projects များ

ပို့ကုန်ကို ဦးတည်သော လျှပ်စစ်ပစ္စည်းများနှင့် အင်ဂျင်နီယာပရောဂျက်များအတွက်၊ ထုတ်လုပ်ခြင်းမပြုမီ သက်ဆိုင်ရာ ပရောဂျက်လိုအပ်ချက်များနှင့် ကေဘယ်သတ်မှတ်ချက်ကို အတည်ပြုသင့်သည်။ စာရွက်စာတမ်း၊ ပေးပို့မှုအရှည်၊ ရီလယ်လ်အမျိုးအစားနှင့် လိုအပ်သော စစ်ဆေးရေးမှတ်တမ်းများကို ကေဘယ်ပုံစံနှင့် တည်ဆောက်မှုနှင့်အတူ သတ်မှတ်နိုင်ပါသည်။

မှာယူခြင်းမပြုမီ နည်းပညာစစ်ဆေးမှုများ

ပရောဂျက် ကိုးကားခြင်းအတွက် အခြေခံအချက်အလက်များတွင် ပုံမှန်အားဖြင့် ကေဘယ်မော်ဒယ်၊ အဆင့်သတ်မှတ်ထားသော ဗို့အား၊ စပယ်ယာအတန်းအစား၊ အပိုင်းဖြတ်ပိုင်း၊ core ပမာဏနှင့် လိုအပ်သော အရှည်တို့ ပါဝင်ပါသည်။ အကယ်၍ ကေဘယ်ကြိုးသည် လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို ထုတ်ပေးသည့် ကိရိယာများအနီးသို့ ဖြတ်သန်းမည်ဆိုပါက၊ အကာအရံလိုအပ်ချက်ကို သီးခြားဖော်ပြသင့်သည်။ ချပ်ဝတ်တန်ဆာလိုအပ်မှုကို အကဲဖြတ်နိုင်စေရန် တိုက်ရိုက်မြှုပ်နှံခြင်း သို့မဟုတ် ထိတွေ့တပ်ဆင်ခြင်းကိုလည်း ဖော်ထုတ်သင့်သည်။

ပို့ကုန်အော်ဒါများအတွက်၊ ထုပ်ပိုးခြင်းနှင့် စာရွက်စာတမ်းများကို quotation အဆင့်တွင် အတည်ပြုသင့်သည်။ ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်တွင် ပလပ်စတစ် လည်ချောင်းများနှင့် သစ်သားဘီးများကို စိတ်ကြိုက် ပေးပို့သည့် အရှည်များနှင့်အတူ စာရင်းပြုစုထားသည်။ WDZ မီးခိုးနည်း သုည-ဟေလိုဂျင် တည်ဆောက်မှု သို့မဟုတ် အအေးဒဏ်ခံနိုင်သော ဗားရှင်းများ ကဲ့သို့သော အထူးလိုအပ်ချက်များကို ထုတ်လုပ်ခြင်းမပြုမီ သတ်မှတ်သင့်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. ဤကေဘယ်အတွက် မည်သည့်စံနှုန်းများကို သတ်မှတ်ထားသနည်း။

ပံ့ပိုးပေးထားသော ထုတ်ကုန်ဒေတာသည် GB/T 9330 ကို အမျိုးသားစံနှုန်းအဖြစ် စာရင်းပြုစုထားသည်။ နိုင်ငံရပ်ခြားပရောဂျက်တစ်ခုတွင် နောက်ထပ်စံနှုန်းများ၊ လက်မှတ်များ သို့မဟုတ် စစ်ဆေးရေးစာရွက်စာတမ်းများ လိုအပ်ပါက၊ ထိုလိုအပ်ချက်များကို ဦးတည်ရာစျေးကွက်နှင့် ပရောဂျက်သတ်မှတ်ချက်အရ အတည်ပြုသင့်သည်။

2. မည်သည့် conductor အရွယ်အစားနှင့် core ပမာဏများရရှိနိုင်သနည်း။

ပုံမှန်စပယ်ယာဖြတ်ပိုင်းများသည် 0.75၊ 1.0၊ 1.5၊ 2.5၊ 4 နှင့် 6 mm² ဖြစ်သည်။ အလယ်အလတ် core အရေအတွက်များအပါအဝင် ပုံမှန် core configurations များသည် 2 မှ 61 cores မှ ကွာဝေးသည်။ ပရောဂျက်လိုအပ်ချက်အရ အထူးပင်မပမာဏများကို ထုတ်လုပ်နိုင်သည်။

3. XLPE insulation ၏လည်ပတ်မှုအပူချိန်ကဘာလဲ။

ပံ့ပိုးပေးထားသော နည်းပညာဒေတာသည် အမြင့်ဆုံးရေရှည်လည်ပတ်မှုအပူချိန် 90 °C နှင့် ရေတို overload tolerance 130 °C ကို သတ်မှတ်သည်။ စံအနိမ့်ဆုံး အပူချိန်သည် ≥0 °C ဖြစ်ပြီး၊ အအေးခံနိုင်ရည်ရှိသောဗားရှင်းကို -30 °C တွင် တိုက်ရိုက်ထည့်သွင်းရန်အတွက် ဖော်ပြထားပါသည်။

4. မည်သည့်အချိန်တွင် အကာအရံ သို့မဟုတ် သံချပ်ကာဗားရှင်း လိုအပ်သနည်း။

အချက်ပြမှု သို့မဟုတ် ထိန်းချုပ်ပတ်လမ်းအတွင်း လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို ထိန်းချုပ်ရန် လိုအပ်သည့်အခါ အကာအရံတပ်ထားသော KYJVP ဟု ယူဆနိုင်သည်။ သံချပ်ကာ KYJV22 သည် သတ်မှတ်ထားသော မြေအောက်တိုက်ရိုက်မြှုပ်နှံခြင်းအပါအဝင် အပိုဆောင်းစက်ပိုင်းဆိုင်ရာကာကွယ်မှုလိုအပ်သော အခြေအနေများအတွက် ရည်ရွယ်ပါသည်။ အနိမ့်ဆုံးကွေးညွှတ်ခြင်း-အချင်းဝက် လိုအပ်ချက်များသည် သံချပ်ကာမပါသော၊ အကာအရံများနှင့် သံချပ်ကာတည်ဆောက်မှုများအတွက် မတူညီပါ။

5. ပို့ဆောင်ခြင်းမပြုမီ မည်သည့်လျှပ်စစ်စစ်ဆေးမှုများကို သတ်မှတ်ထားသနည်း။

ပံ့ပိုးပေးထားသော သတ်မှတ်ချက်တွင် 20 °C တွင် လျှပ်ကာခံနိုင်ရည် ≥1000 MΩ·km နှင့် ကွဲအက်ခြင်းမရှိသော 3000V/5min ၏ ခံနိုင်ရည်ရှိသော ဗို့အားစမ်းသပ်မှုတစ်ခုတွင် ကုန်ပစ္စည်းပြီးဆုံးသည်။ ဇယားတွင် ပို့ဆောင်ခြင်းမပြုမီ စစ်ဆေးခြင်း အပြည့်အစုံကို သတ်မှတ်ပေးပါသည်။ မည်သည့် ပရောဂျက် သီးသန့် စစ်ဆေးခြင်း သို့မဟုတ် ပြင်ပမှ စမ်းသပ်ခြင်း လိုအပ်ချက်များကို ထုတ်လုပ်ခြင်းမပြုမီ အတည်ပြုသင့်သည်။

6. ပေးပို့မှုအလျားနှင့် ကေဘယ်ကြိုးတည်ဆောက်မှုကို စိတ်ကြိုက်ပြုလုပ်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ပံ့ပိုးပေးထားသောဒေတာသည် ±0.5% အရှည်ခံနိုင်ရည်ဖြင့် စိတ်ကြိုက်ပေးပို့မှုအရှည်များကို စာရင်းပြုစုထားသည်။ အထူးပင်မပမာဏများ၊ ပြောင်းလွယ်ပြင်လွယ်စပယ်ယာတည်ဆောက်မှု၊ အကာအရံများ၊ သံချပ်ကာများ၊ WDZ မီးခိုးနည်းသုည-ဟာလိုဂျင်တည်ဆောက်မှုနှင့် အအေးဒဏ်ခံနိုင်သောဗားရှင်းများကို ပရောဂျက်လိုအပ်ချက်အရ သတ်မှတ်နိုင်ပါသည်။
